De nieuwste functies en verbeteringen binnen Revit 2019.1

Geplaatst op door | geen reacties

Sinds kort is de nieuwe release van Revit (2019.1) uit. Zoals gewoonlijk bevat de nieuwe release allerlei verbeteringen en nieuwe functies. Zo is het dankzij Revit 2019.1 mogelijk om wapening te verdelen over vrije vormen, dubbele arceringen te plaatsen en nog veel meer. Hieronder lees je alles over de Revit 2019.1 release!

  • Revit Home (opstartscherm)

    Het opstartscherm van Revit is aangepast in de BIM 360 stijl, wat het gemakkelijker maakt om BIM 360 modellen rechtstreeks vanuit Revit home te openen. De BIM 360 is nu geïntegreerd in het linkerpaneel van de gebruikersinterface van het home menu. Je kunt nu snel en gemakkelijk door BIM 360-mappen bladeren.

    Als je met je cursor over de voorbeeldafbeeldingen beweegt, dan laat Revit nuttige informatie zien, zoals:
  • Bestandspad
  • Bestandsgrootte
  • Laatst opgeslagen info
  • Is het een centraal bestand?

    Centraal bestand openen
    Open je een centraal model uit BIM 360 in Revit? Dan maakt Revit hier nu automatisch een lokale kopie van. Deze lokale kopieën worden niet meer in je recente bestandenlijst getoond, waardoor beter wordt voorkomen dat je een oudere lokale kopie opent.

  • Wapening uitlijnen over vrije vormen

    Revit 2019.1 release bevat een belangrijke update met betrekking tot wapening. De Functie ‘Free Fors Rebars’ kan nu worden gebruikt om wapeningsets te maken met vlakke wapeningsstaven die langs de zijden van een structureel betonelement zijn verdeeld en zijn uitgelijnd op een verspreidingspad. Dit nieuwe type vrije-vorm wapeningsverdeling vergroot de veelzijdigheid van de 3D-wapeningmodellen en helpt je bij het definiëren van de nauwkeurige wapening voor standaard- en niet-standaard vormen.

  • Arcering uitlijnen van Painted materials

    Met Revit 2019.1 heb je een betere controle over het uiterlijk van elke vlak van de wand. Het was al een tijdje mogelijk om modelarceringen te verplaatsen en roteren, maar het was nog niet mogelijk om de arcering van de bovenkant te verplaatsen, roteren en uit te lijnen. Vanaf Revit 2019.1 is dit echter wél mogelijk!

  • Gebruik maken van dubbele arceringen

    Vanaf Revit 2019.1 is het mogelijk om dubbele arceringen te plaatsen. Dit houdt in dat je nu een arcering met een achtergrond kleur kunt plaatsen. Dit kan erg handig zijn bij arceringen voor beton of wanden. Ook is het importeren van AutoCAD arceringen makkelijker geworden met de komst van de nieuwste release.

  • Section view uitlijnen en snappen

    Met Revit 2019.1 kun je de doorsnedelijn uitlijnen. Zo kan je deze nu bijvoorbeeld uitlijnen met een schuine wand.

  • Site Collaboration met Civil 3D

    In Revit 2019.1 zit een nieuwe functie genaamd ‘Site Collaboration’. Hiermee wordt zowel tijd bespaart als nauwkeurigheid verbeterd wanneer je sitegegevens en projectlocatiegegevens overdraagt tussen projectteams.

Site Collaboration met Civil 3D

Site Collaboration met Civil 3D

  • Support IFC Links van BIM 360

    Dankzij Revit 2019.1 kan je nu ook IFC bestanden linken met Revit in combinatie met de Desktop Connector. Let op: hiervoor moeten de ifc-bestanden wel in de projectbestanden staan. De link blijft dan namelijk bestaan als je een nieuwe versie upload. Dit opent de deuren voor een beter samenwerking met IFC.

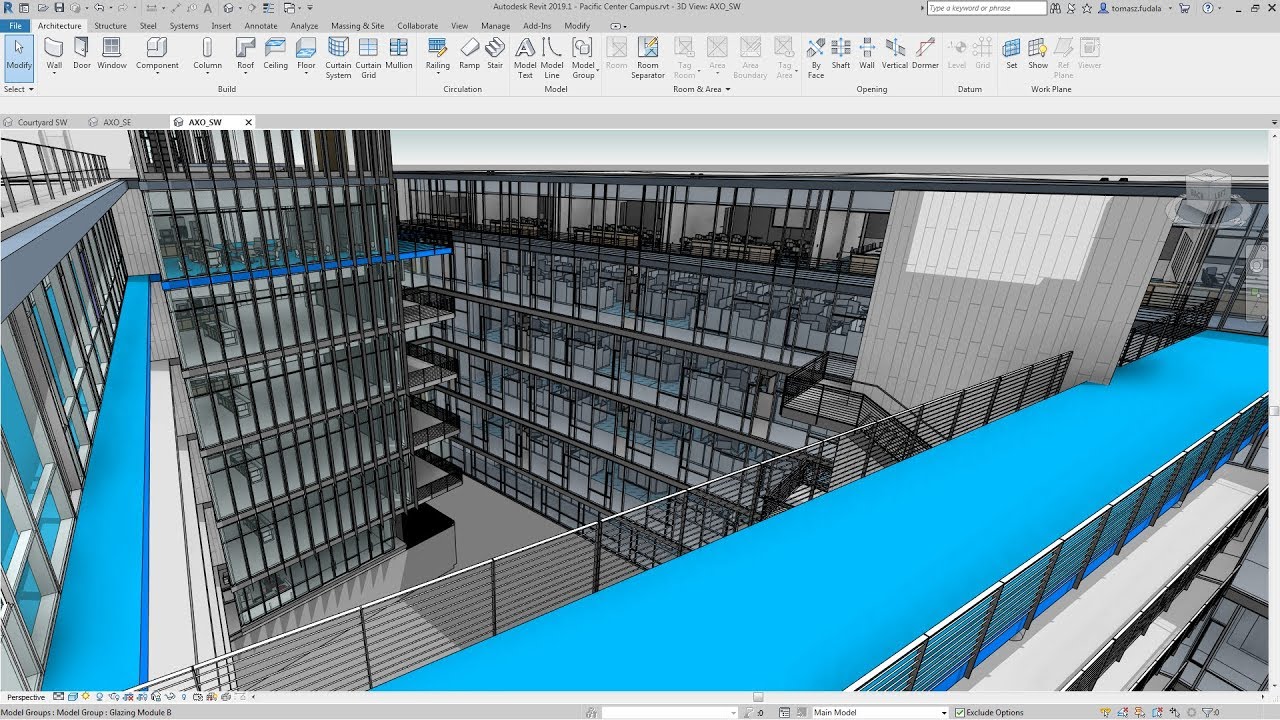

  • Verbeterde workflow met perspectieve views

    De nieuwste Revit update bevat een aantal verbeterde functies voor perspectieve views. Dit zorgt voor verbetering bij het modeleren in 3D.

  • Wanneer er een perspectiefweergave gekopieerd wordt, worden alle relevante instellingen meegenomen zoals: camerapositie en zoomfunctie.
  • Vergrendelde perspectieve views kunnen niet worden geroteerd of de camera worden verplaatst.
  • Pannen en navigeren in een uncropped view reageert sneller.
  • Het gedrag van de toetsenbordmodifier voor Orbit / Pan / Zoom is verfijnd. Je kunt nu beter schakelen tussen Orbit en Pan Shift-toets.

Revit 2019.1: Improved Work with Perspective Views

Revit 2019.1: Improved Work with Perspective Views

Meer weten over Revit 2019.1?

Neem gerust contact met ons op. Ook als je vragen heb over eerdere versies van Revit kun je natuurlijk bij ons terecht. Bel naar 088 235 22 34 of mail naar info@cadopleiding.nl.
