Revit modellen plaatsen in het RD-stelsel (Rijksdriehoekstelsel)

Geplaatst op door | geen reacties

Met Autodesk Revit kan je levensechte modellen van je gebouw of installatie maken. Na het virtueel uitwerken van het model, kan het gebouw daadwerkelijk gebouwd worden. De juiste locatie van het gebouw wordt in Nederland gepositioneerd in het RD-stelsel.

AutoCAD tekening met de positie van een woning in het RD-stelsel. X= 114272 meter en Y=474854 meter.
AutoCAD tekening met de positie van een woning in het RD-stelsel. X= 114272 meter en Y=474854 meter.

Wat is het Rijksdriehoekstelsel?

Het Rijksdriehoekstelsel is een coördinatensysteem voor Nederland. De Y as ligt naar het werkelijke noorden, de X as oosten ligt hier haaks op. Met het Rijksdriehoekstelsel kunnen gebouwen in Nederland op de juiste locatie worden gepositioneerd. Het 0-punt van het RD-stelsel ligt ver buiten Nederland. Meer informatie.

Om de nauwkeurigheid van Revit te waarborgen is het maximale bereik 20 Miles (33Km) met het Revit 0-punt in het midden.

Het maximale bereik van het coördinatensysteem van Revit
Het maximale bereik van het coördinatensysteem van Revit

Door de beperking van 20 Miles (33 km) is het niet mogelijk om Revit modellen direct in het RD-stelsel te plaatsen. Om modellen toch op een juiste wijze in het RD-stelsel te kunnen positioneren, zijn er in Revit een tweetal hulppunten toegevoegd:

  • Project Base Point voor het 0-punt van het project.
  • Survey Point voor het 0-punt van het RD-stelsel.
Revit model geplaatst in het RD-stelsel
Revit model geplaatst in het RD-stelsel

AutoCAD DWG in RD-coördinaten koppelen aan Revit model

In de onderstaande video laat onze docent Bert van der Hoeven zien hoe je een AutoCAD DWG situatietekening in RD-coördinaten kan koppelen aan je Revit model.

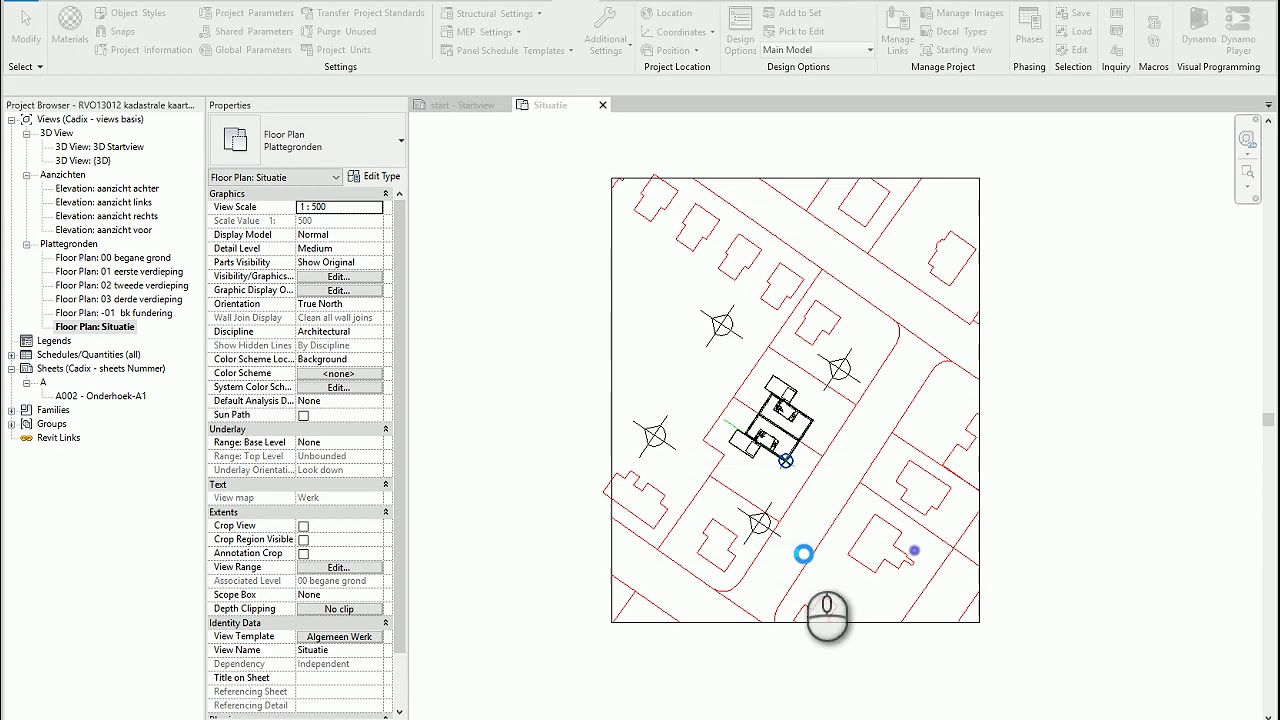

Revit: Instellen RD coördinaten (tutorial)

Revit: Instellen RD coördinaten (tutorial)

Revit model naar AutoCAD exporteren in RD-coördinaten

In de onderstaande video zie je hoe je een Revit model naar AutoCAD kan exporteren in RD-coördinaten.

Revit exporteren in RD coördinaten (tutorial)

Revit exporteren in RD coördinaten (tutorial)

Wist je dat?

Wist je dat in BIM projecten het instellen van het juiste 0-punt een voorwaarde is bij het leveren van modellen? Onthoud dit goed!

Meer weten over Revit?

Neem gerust contact met ons op. Wij helpen je graag verder!
