Wat is nieuw in Revit 2020?

Geplaatst op door | geen reacties

Zoals ieder jaar heeft Autodesk onlangs weer een nieuwe versie van Revit uitgebracht. Revit 2020 bevat zoals verwacht een aantal nieuwe verbeteringen en vernieuwingen. We zetten de belangrijkste aanpassingen voor je op een rij in deze blog.

Wanden plaatsen als ellips

In Revit 2020 is het nu mogelijk om wanden en curtain walls te tekenen als een ellips. Je doet dit door in je tekengereedschap te kiezen voor de [Ellips].

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Elliptical Walls

Revit 2020: Elliptical Walls

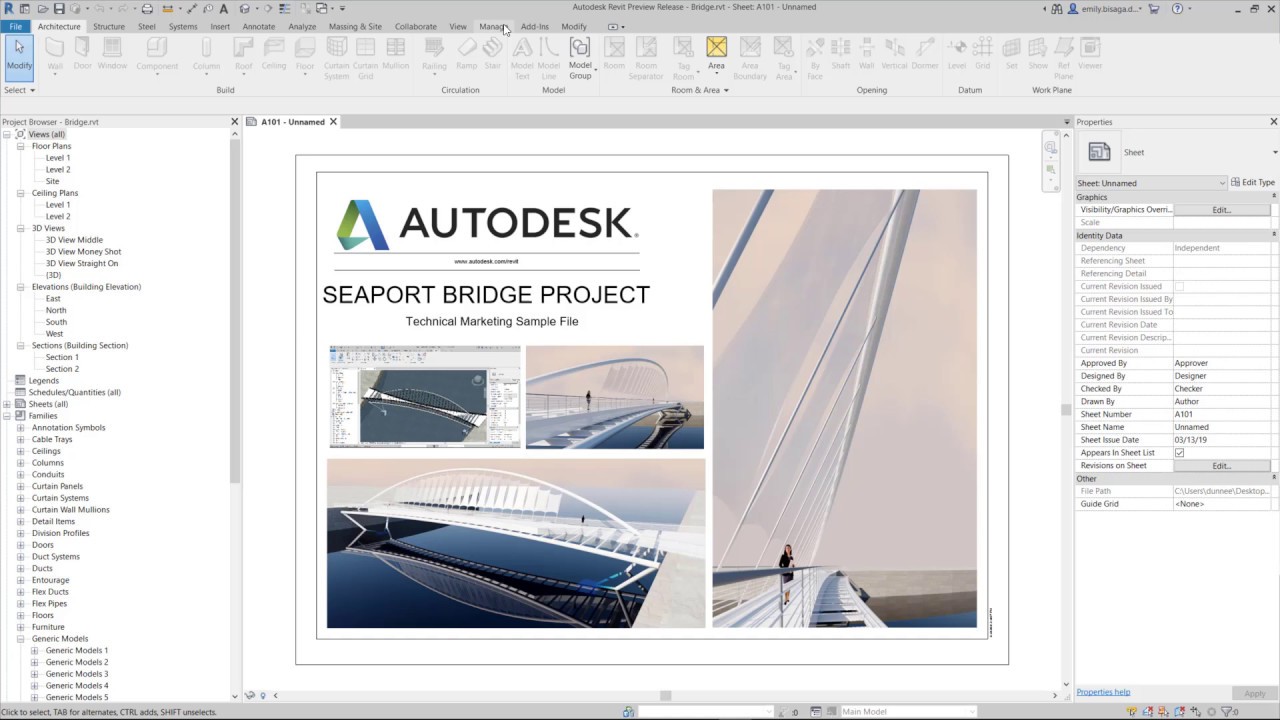

Invoegen van PDF

PDF bestanden kunnen dankzij de nieuwste update in Revit worden ingevoegd. Ook is het mogelijk om op de vectorlijnen in de PDF te snappen. Schakel hiervoor dan wel voor de bewuste PDF de ‘snaps optie’ in.

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Invoegen van PDF

Revit 2020: Invoegen van PDF

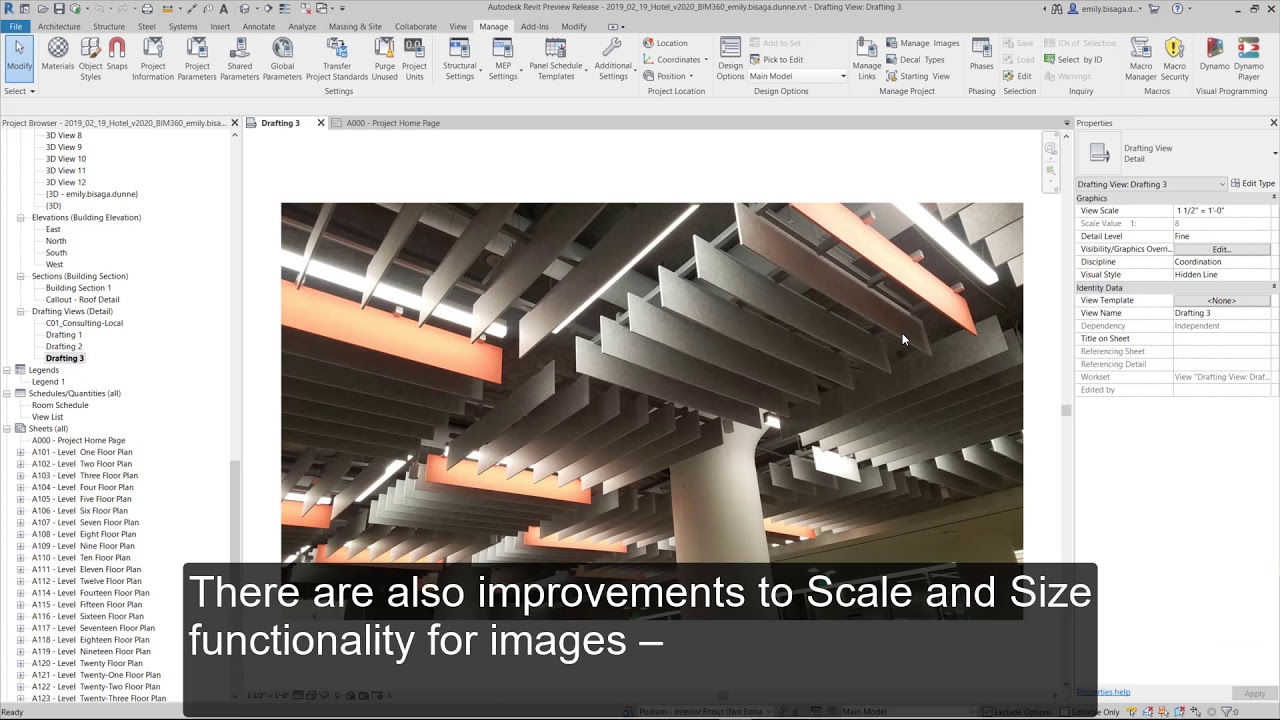

Verbeterde beheer van afbeeldingen en PDF

Het dialoog voor het beheer van afbeeldingen en PDF’s is aangepast in Revit 2020. Je kunt nu zelf aangeven of het pad naar de afbeelding relatief of absoluut moet zijn. Ook wordt in de tooltip meer informatie gegeven over de eigenschappen van de afbeelding. Daarbij zijn er ook meer mogelijkheden opgenomen voor de afmetingen en het verschalen van afbeeldingen in je project.

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Afbeelding en PDF verbeteringen

Revit 2020: Afbeelding en PDF verbeteringen

Import Sketchup 2018

Binnen Revit was het mogelijk SketchUp bestanden te importeren binnen Revit, behalve de 2018 versie. Met de komst van Revit 2020 is het nu ook mogelijk om modellen van Sketchup 2018 te importeren.

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Importeren Sketchup 2018

Revit 2020: Importeren Sketchup 2018

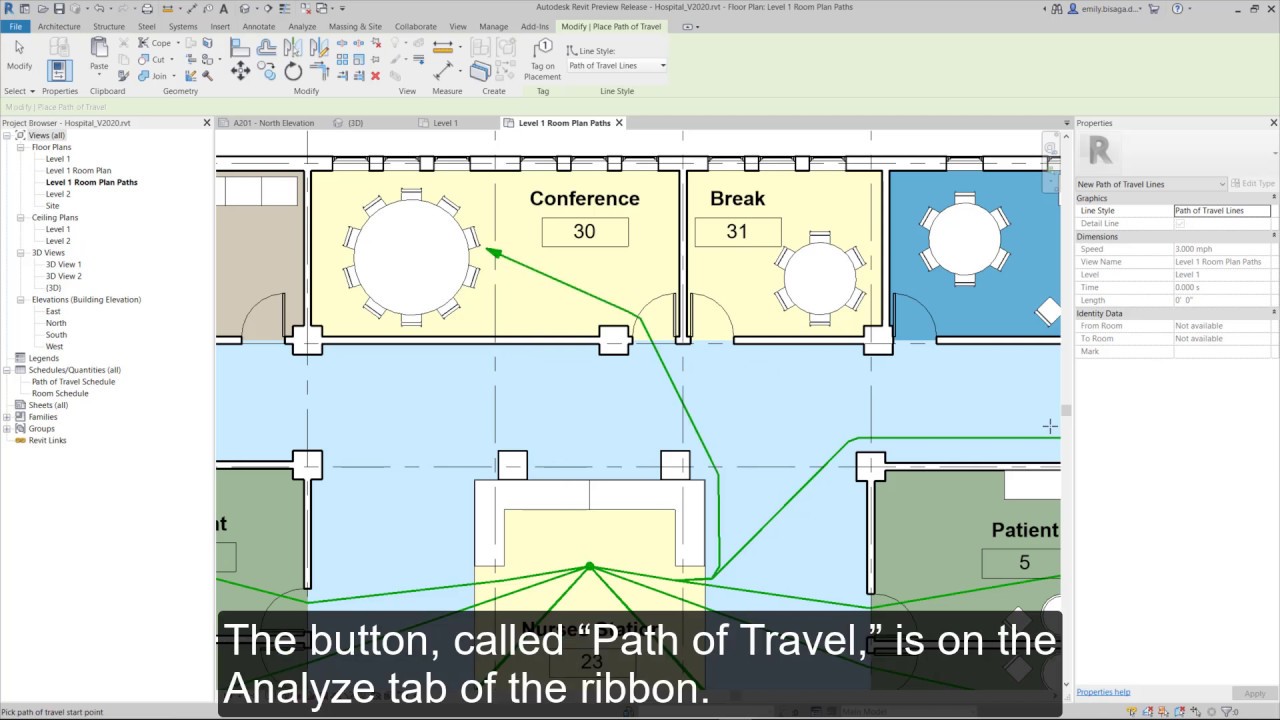

Path of Travel

Een hele mooie, nieuwe optie in Revit 2020 is het weergeven en laten berekenen van de loopafstanden in een gebouw. Je kunt deze optie vinden op de Analyze panel knop [Path of Travel]. Let op: helaas is het niet mogelijk om deze over meerdere verdiepingen te laten lopen.

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Path of Travel

Revit 2020: Path of Travel

Kopiëren van Legends naar verschillende Sheets

Het kunnen kopiëren van legends naar verschillende Sheets was al lang een wens van vele Revit gebruikers. Deze aanpassingen is nu doorgevoerd en is heel handig.

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Kopiëren van Legends naar verschillende Sheets

Revit 2020: Kopiëren van Legends naar verschillende Sheets

Verbeteringen materiaaldialoog

De materiaaldialoog is op een aantal vlakken verbeterd. Zo is het nu mogelijk om op class te sorteren en om de preview afmetingen te vergroten tot wel 256x256 pixels.

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Materiaaldialoog

Revit 2020: Materiaaldialoog

Scope Box instelbaar met View List

De Scope Box Parameter kan dankzij Revit 2020 nu ook zichtbaar worden in een View List. Je kunt hierdoor gemakkelijk vanuit de lijst de juiste Scope Box aan de view koppelen.

Meer over deze functionaliteit weten? Bekijk onderstaande video!

Revit 2020: Scope Box instelbaar met View List

Revit 2020: Scope Box instelbaar met View List

Overige verbeteringen

Naast bovenstaande aanpassingen zijn er ook nog veel verbeteringen op het gebied van de elektrische bekabeling, het modelleren van wapening in beton en voor staalconstructies met verbindingen. Meer informatie over deze opties kan je vinden op het Youtube kanaal van Autodesk Building Solutions.

Meer weten over de nieuwste Revit versie?

Neem gerust contact met ons op. Wij helpen je graag verder!
