Wat is nieuw in Revit 2020.2?

Geplaatst op door | geen reacties

Recentelijk is de nieuwste tussentijdse update van Revit uitgebracht door Autodesk. Het gaat hierbij om Revit 2020.2. Zoals we van Autodesk gewend zijn bevat deze update weer nieuwe en verbeterde functies. We zetten de belangrijkste aanpassingen voor je op een rij in deze blog.

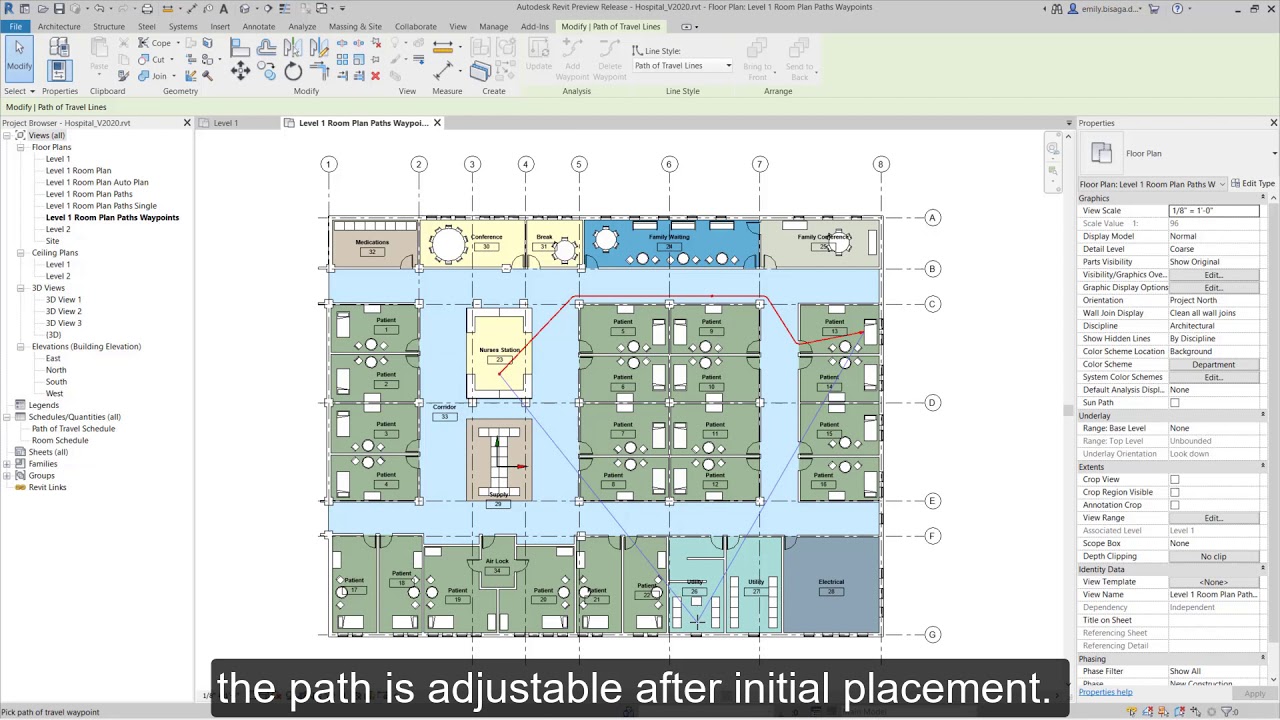

Path of Travel

Het weergeven en maken van looplijnen is in Revit 2020.2 uitgebreid. Tevens is het nu mogelijk om tussenpunten toe te voegen aan de looplijn. Selecteer hiervoor een bestaande looplijn en klik op de knop [Add Waypoint] om een tussenpunt op te nemen.

Meer weten? Bekijk onderstaande video:

Revit 2020 2 Path of Travel Add and Edit Waypoints

Revit 2020 2 Path of Travel Add and Edit Waypoints

Fly Mode in Perspective Views

In perspectivische weergave is het nu ook mogelijk om een Fly Mode te activeren. Schakel je 3D weergave hiervoor om naar perspectief. Dit doe je door in de properties van de 3D view de Projection Mode om te zetten naar Perspective. Er komt nu een vliegtuigje in beeld op de Navigation Bar.

Gebruik de muis om rond te kijken en de pijltjestoetsen om door het model te bewegen. Met de letters q en e kan je naar beneden- en boven bewegen. De snelheid waarmee je door het model beweegt kan je regelen met je scroll wheel van je muis en het vasthouden van de shift knop.

Tip: gebruik je muis en pijltjestoetsen gezamenlijk om vloeiend door het gebouw te bewegen.

Meer weten? Bekijk onderstaande video:

Revit 2020.2: Fly Mode in Perspective Views

Revit 2020.2: Fly Mode in Perspective Views

Het nulpunt van Revit zichtbaar maken

Tot de komst van deze versie was het niet mogelijk om het interne nulpunt van Revit zichtbaar te maken. Deze optie is nu echter wel beschikbaar.

Je vindt deze optie onder category Site, Internal Origin.

Meer weten? Bekijk onderstaande video:

Revit 2020.2: Expose the Internal Origin of Revit Models

Revit 2020.2: Expose the Internal Origin of Revit Models

Titels blokkeren en oplichtende active regel

Tot nu toe was het niet mogelijk om in tabellen (Schedules) de titels van de kolommen te blokkeren. Zeker voor lange tabellen was dit een vervelend probleem. Met de komst van versie 2020.2 is dit nu wel mogelijk.

Klik op de knop [Freeze Headers] om de titels te blokkeren. Zoals hierboven te zien is, wordt de active regel nu blauw ingekleurd.

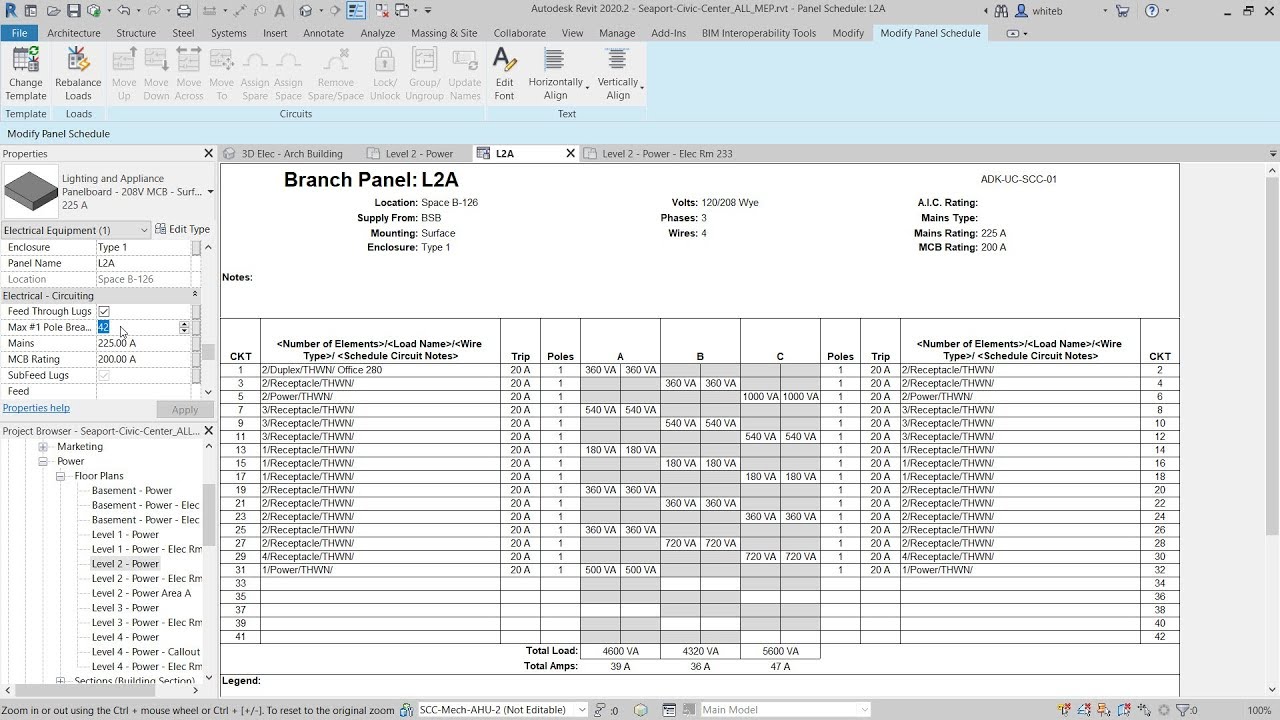

Edit Circuits and Panels in Panel Schedule View

Met [Edit Circuits and Panels] is het mogelijk de eigenschappen van een object in de Panel Schedule te wijzigen door op de regel te klikken in de schedule.

Meer weten? Bekijk onderstaande video:

Revit 2020.2: Edit Circuits and Panels in Panel Schedule View

Revit 2020.2: Edit Circuits and Panels in Panel Schedule View

Dynamo versie 2.3

In Revit 2020.2 is nu standaard de versie 2.3 van Dynamo opgenomen. Deze versie bevat, net als Revit, verschillende verbeteringen.

Meer weten hierover? Bekijk onderstaande video:

Revit 2020.2: Dynamo 2.3

Revit 2020.2: Dynamo 2.3

Ook zijn er nieuwe onderdelen toegevoegd voor het plaatsen en laden van staalconnecties.
Meer weten hierover? Bekijk één van de onderstaande video’s door te klikken op de link:

Full Path for BIM 360 Links

In Revit 2020.2 wordt het volledige pad in BIM 360 weergeven. Je kunt nu dus goed zien waar een gelinkt model is opgeslagen.

Meer weten? Bekijk onderstaande video:

Revit 2020.2: Full Path for BIM 360 Links

Revit 2020.2: Full Path for BIM 360 Links

Meer weten over de nieuwste Revit versie?

Neem gerust contact met ons op. Wij helpen je graag verder!
